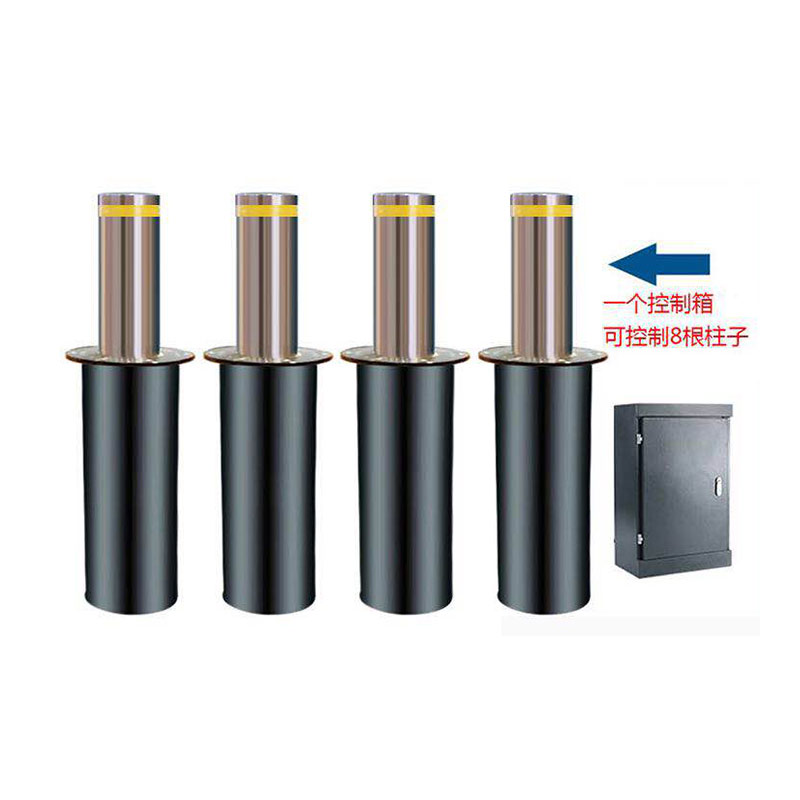

LZYZ-D1-ZT2260全自動液壓一體升降柱，采用液壓一體式動力單元驅動。不同于傳 統的液壓升降柱，一體式升降柱將液壓系統集成到柱體內部，無室外液壓站及油管，施工安裝便捷，后期維護簡單。動力單元為微型液壓系統，由油浸式電機、高效率齒輪泵、微型集成閥塊、高強度液壓缸組成。
控制系統分為邏輯電路及PLC可編程邏輯控制器兩種控制方式，除常規由遙控器、按鈕盒操作控制升降外，還可與其他出入口管理設備及中央管理平臺聯動操作。廣泛用于城市交通、軍隊及國家重要機關大門及周邊、步行街、高速公路收費站、機場、學校、銀行、大型會所、停車場等許多場合。通過對過往車輛的限制，有效地保障了交通秩序及主要設施和場所的安全。
一、產品特點
采用液壓驅動方式，易于維護，可靠性高，使用壽命長;
應急釋放功能，斷電情況下柱體可下降;?
液壓系統高度集成，無外露油管，減少泄露污染;
二、主要技術參數
1、系統控制 ：一體式電動液壓驅動
2、最低通過壓力：可通行 80 噸以下貨柜車。
3、額定電壓：AC220V 50Hz。
4、系統動力功率：350W。
5、上升時間：≤3-4S
6、下降時間：≤3-4S
7、工作溫度：-30℃~75℃（適合）。
8、存儲環境：-30℃~75℃,
9、材質：304 不銹鋼
10、升降柱體高度：600mm
11、標準厚度：6mm.
12、直徑選擇：219mm
13、箱體尺寸：600*500*200mm
14、內部結構：帶承重鋼梁柱，防撞鋼梁柱，4 根導航桿
15、一體電動機芯：行程 600mm,油缸全程外徑 60mm,桿直徑 16mm.
16、6k 鏡面柱體
17、帶 LED 燈（亞克力燈圈）
18、反光貼膜1條
19、聯動裝置接口
20、在停電的情況下可以手動下降
22、防護等級：IP68
23、重量:130KG
24、上升下降中根據要求可逆向操作
25、裝置運行中噪聲≤60分貝
26、防水一體液壓驅動
27、液壓缸雙重密封，確保了防水等級
28、液壓驅動自帶液壓鎖
29、PLC 控制編程命令控制系統
30、220V 電源開關
31、控制電磁閥 24V
32、遙控器范圍 30-50米（根據環境）
33、控制箱顯示文本可調節（上升，下降，起動，時間控制調節）
34、手機 APP 控制系統（選配）
35、電腦端遠程可視控制系統長（選配）
36、碰撞能量：1108000 焦耳，即（1108 KJ)
37、侵入距離：0.937米
38、絕緣電阻：濕熱度 91%·95%、溫度 40 度、48H 的受潮預處理后，加強絕緣的設備不小于 5MΩ,，基本絕緣不小于 2MΩ
39、泄漏電流：I 、II 類設備工作時間的泄漏電流符合 GB16796-2009 即：0.41MA
40、抗電強度：承受 GB16796-2009 中的 45Hz-65Hz 交流電壓抗電強度 1min無擊穿和飛弧現象
41、電磁兼容：系統靜電放電抗電擾度、電快速瞬變脈沖群抗擾度、浪涌（沖擊）抗擾度符合 GB/T30148-2013 中 9.3.4.12.3.4 和 13.3.4
42、浸水性能：48 小時無漏電且能正常升降
43、防腐性能等級：9 級
44、連續升降性能：24 小時 5000 次頻率為 2 次/min
三、系統使用
3.1 出入口安裝同升同降
1.車輛行駛至出入口，操作員（保安）確認放行。
2.操作員（保安）啟動控制遙控器，所有路樁下降；車輛進出后，操作員（保安） 啟動控制遙控器，所有路樁升起。
3.2.出入口指定升降
1.車輛行駛至出入口，操作員（保安）確認放行。
2.操作員（保安）啟動控制遙控器，預先設定好的升降柱下降；車輛進出后，操作員（保安） 啟動控制遙控器，指定升降柱升起。
3.3 產品優勢
1、304 不銹鋼制造
產品全部采用含 9Ni 不銹鋼原料制作加工，更加適用于濱海城市，壽命更長、更加堅固耐用。
2、電泳防腐處理
埋地設備均采用防腐處理，使其耐酸、堿腐蝕；使用壽命更長
3、數控機床精密加工
全部部件采用數控機床精密加工中心加工，使其運行更加緊密順暢。
4、可拆解設計
產品自身無焊接工藝，避免在運輸、搬運及被外力沖撞發生機械變形后產品無法使用的情況，現有可拆解路樁在上述情況下可隨意拆解并更換配件使其正常使用。
5、單元模塊設計
產品單元模塊化設計，只需更換您的配件；現場安裝、調試便捷，運輸、安裝過程中不易改變出廠狀態。產品升降速度及時間統一性較其他驅動類型的升降柱更佳，同時可靈活配置升降柱的組成方式。
6、潛水級動力單元
可正常在水中工作，防護等級為 IP68。
7、無油路設計
動力單元與升降系統為一體設計（獨有），無需油路油管，避免油路油管受到腐蝕漏油、接口漏油。
8、“0”維護設計
產品配件無磨損耗材，在使用過程中無需專人維護，沒有復雜操作。
9、表面保護
柱身導向可有效保護柱身表面，路樁產品從此以后不再為單一不銹鋼金屬顏色，可根據您的使用環境使用不同顏色的路樁。
10、可調節
路樁同軸同心可調，可拆解，避免焊接產品因輕微碰撞后發生機械變形難以修復的情況；避免基礎或者路面下陷、車壓等情況使其路樁下陷無法調整的情況。
11、面板也是不銹鋼材料
地面面板為不銹鋼制作，更加堅固、提高抗撞性能（面板不能采用鑄鐵、鑄鋁、或其它材料制作而成）。
12、警示、亮化功能
超高亮 LED 警示燈及 3M 鉆石級反光膜，可大大提高警示效果并實現亮化作用。
13、端口開發
控制系統為遙控、按鈕、按鈕外接、地感檢測接口、讀卡器接口、TCP/IP 協議接口等遠程控制。（選配）
14、第三方損失
財產保險公司產品質量責任險承保，為您規避任何財產損失。
15、包裝
出口 epe 標準包裝，貨物在運輸過程中無后顧之憂。
四、產品性能介紹
4.1 舒適性：融入現代
超高亮 LED 燈帶，功率 11.5W，在保證安全、節能的前提下，可以在夜間實現警示和亮化的作用。其優點主要為警示、安全、亮化、節能、方便、環保、裝飾等。柱身貼進口 3M 鉆石級反光膜，放光率可達 70%以上，在車燈的照射下可以給車主以很好的警示。
4.2 可靠性：可拆解，無耗材
升降柱每個部件均可以通過螺絲分體拆解；通過機械機構銜接，它的同心、同軸及高度均可調節；一旦被外力損壞，它只需要更換被損壞的配件，而不需要把路樁再整個提起來更換新的。通過耐久性檢測（由官方檢測機構提供數據），實驗采用兩根升降路樁，24 小時不間斷運行，在 8，500，000 次升降過程中運行正常且無需更換任何部件。
4.3 經濟性
在整個系統的方案設計過程中，始終堅持性能最優的原則。在實用性、先進性和充分滿足系統功能要求的基礎上，采用成熟的系統和技術，盡可能降低用戶的投資。在設計此方案時考慮了設備的可靠與穩定，減少用戶的維護費用，延長設備的使用壽命。開放的系統也給用戶帶來許多擴展功能，減少后期功能拓展的開發費用。
4.4 穩定性
系統的可靠性是指系統抵御外界干擾的能力及受外界干擾時的恢復能力。鑒于本系統的應用性質，其運行可靠性必須得到絕對的保證。所以系統在產品選型上充分考慮了這一點，選用一些可靠性、穩定性強，能夠適應野外惡劣環境工作的產品。系統選用的關鍵元器件都采用國際著名企業的原裝產品，使用的電氣接線端子、過載、漏電及斷路保護裝置，熔斷器等裝置均符合國家有關電氣安全標準要求。這些方面的考慮為本系統的正常運行提供了重要保證。
4.5 開放性
必須符合升降柱產品有關行業通用標準、協議或規范；要從技術和管理體制上保障信息共享和綜合利用，要求系統的操作平臺、通訊接口與協議等符合標準、開放、公開，可實現互聯互通并支持二次開發或功能調整，可根據用戶需求與收費系統、報警系統等互聯。
4.6先進性
在進行本系統方案的設計時，是本著先進性與適用性相結合的原則的。即在系統總體方案設計時思路超前，在總體規劃時采用先進技術。關鍵設備采用國外及國內的先進設備，以確保滿足以后不斷發展的需要。同時，不盲目地追求先進性而采用一些華而不實的產品。考慮到系統的發展和推廣價值，它在任何一個細節上的先進性，都將在本系統的設計過程中體現，因?yàn)樗鼘⒅苯佑绊懙较到y(tǒng)的使用壽命。
4.7 易維護性
產品由于沒有焊接工藝，產品所有部件都由螺絲連接。即使在使用過程中設備出現問題，可以直接擰開螺絲更換相應部件保證設備的運行，而不需要將設備整個提起更換新的路樁。因此，本系統在設計時充分考慮了系統的易維護性，確保系統在使用中出現故障時在最短的時間內恢復運行，并全程提供技術指導。
4.8 實用性
在工程設計和實現的過程中，本系統將使用單位的實際需求放在首位，做到靈活、好用，不盲目追求先進性，選擇實用性強的系列產品，既可滿足當前的需要又可為今后系統擴展留有余地。系統將具有良好的互聯及升級能力，遵循最新的國際標準、國家標準和行業標準，遵循開放的原則。系統設計盡可能滿足用戶的使用要求，針對不同的操作使用對象設計用戶程序，方便操作人員和管理人員的工作，盡可能地尊重用戶單位現有的管理模式和。經驗，使用戶的實際運行慣例得以繼承，方便使用。
